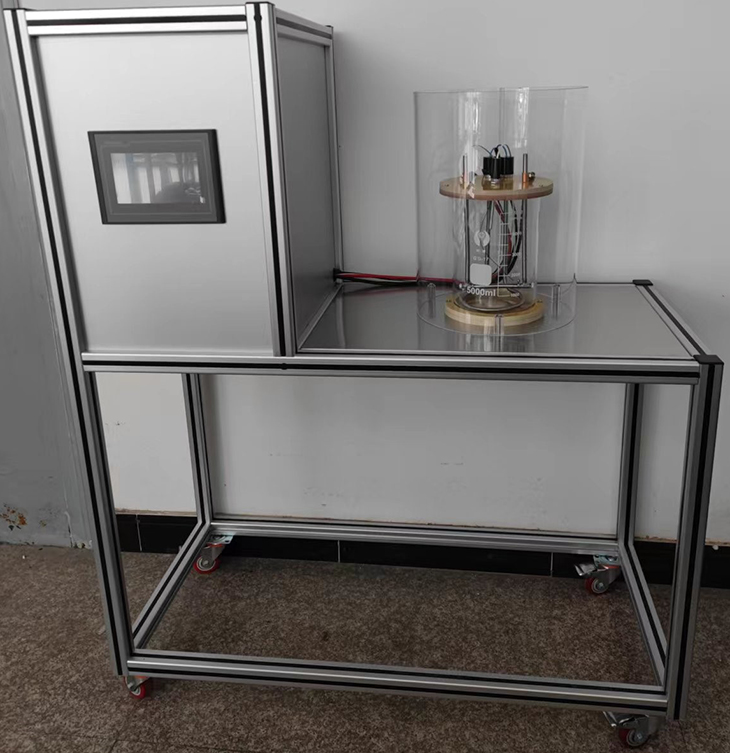

SB-565R大容器內水沸騰放熱實驗裝置
一、主要用途
1、觀察水在大容器內沸騰的現象，加深對泡狀沸騰的認識。
2、改變?cè)嚰臒嶝?fù)荷，同時測定加熱功率及表面溫度，測定水泡狀沸騰放熱時的放熱系數，繪制大容器內水泡狀沸騰的換熱特性曲線q-△t。
3、通過數據處理，了解大容器內水沸騰換熱的規律。
二、主要特點
實驗裝置主要包括玻璃大容器、試件、電源、輔助加熱裝置及測量系統。試件由不銹鋼制成，其兩端通過電極引入低壓大電流加熱。為了便于觀察，熱源管放在盛有蒸餾水的玻璃容器中。低壓大電流由電源提供，熱源管的發熱量由流過熱源管的電流和工作段兩端的電壓來確定。熱源管內壁溫度和水的飽和溫度由熱電偶測量，外壁溫度通過計算得到。
為使蒸餾水達到飽和溫度，實驗前先用輔助電熱器將水加熱到沸騰，并保持其沸騰狀態，即可進行實驗，作泡狀沸騰換熱實驗時，可選用不同直徑的不銹鋼管。
三、主要參數
1、外形尺寸：1200×550×1500mm
2、工作電壓： 220V 功率：1500W
3、穩壓電源：12V 150A，電壓、電流可調節、數量電流、電壓；
4、加熱器：1500W
5、實驗管：304不銹鋼 直徑10mm、8mm
6、實驗臺：40*40鋁型材框架，不銹鋼臺面
四、主要配置：
移動式實驗臺、7寸觸摸屏、溫度控制器、電源、試件本體、硅整流器、標準電阻、分壓箱、轉換開關、熱電偶熱端、電偶冷端、輔助電加熱器、冷卻管、有機玻璃安全罩。
