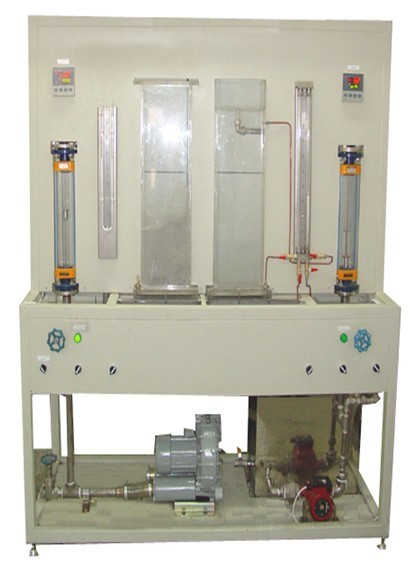

SB-GLTH固體流態化演示實驗裝置

實驗?zāi)康模?/span>
1、觀察聚式和散式流化現象；
2、掌握流體通過顆粒床層流動特性的測量方法；
3、測定床層的堆積密度和空隙率；
4、測定流化曲線和臨界流化速度。
主要配置：
流化床、 風機、水泵、蓄水箱、流量調節閥、轉子流量計、氣體分布器、液體分布器、壓差計、標尺、石英砂、不銹鋼框架及控制屏等。
技術參數：
1、空氣旋渦泵：風量450 m3/h，風壓120mmH2O,效率66%，軸功率0.75KW。
2、水泵為微型家用增壓泵，功率：120W。
3、蓄水箱：不銹鋼材質，容積約35L。
4、流量測量：采用轉子流量計測量，可根據用戶要求選用孔板流量計或渦輪流量計+流量積算儀測量。
5、壓差測量：床層壓差測量采用倒U型壓差計或U型壓差計，也可根據用戶選擇采用擴散硅壓力傳感器。
6、溫度測量：采用Pt100熱電阻溫度傳感器進行檢測和顯示。
7、所有管路和閥門均采用不銹鋼材質。
8、框架為不銹鋼，結構緊湊，外形美觀，操作方便。
9、外形尺寸：1600×500×1700mm。
