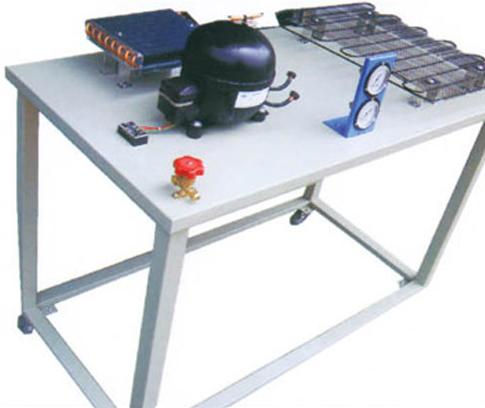

SBK-ZLG制冷管路維修基本技能實訓設備
本實訓設備主要以冰箱壓縮機、冷凝器、蒸發器、干燥過濾器等器件為實訓平臺，學生可運用各種實訓工具完成割管、彎管、擴管、焊接、加氟、檢漏等制冷管路實訓。適用于技工院校、職業學校作為制冷基本技能的實訓。
一、技術參數：
工作電源：?jiǎn)蜗嗳�(xiàn) 220V±5％ 50Hz
制冷劑：冰箱F-12
外形尺寸：1200×600×780mm
環境溫度：－10℃
～40 ℃
相對濕度：<85%
設備重量：30Kg
配置清單：（單臺配置）
|
序號 |
名 稱 |
數量 |
性能描述 |
|
1 |
壓縮機 |
1臺 |
臥式 |
|
2 |
冰箱過濾器 |
1個 |
銅質、管狀 |
|
3 |
冰箱冷凝器 |
1個 |
鐵質噴塑、片式 |
|
4 |
冰箱蒸發器 |
1只 |
鋁質、管式 |
|
5 |
冰箱溫控器 |
1只 |
機械可調 |
|
6 |
高壓表 |
1只 |
指針式 |
|
7 |
低壓表 |
1只 |
指針式 |
|
8 |
視液鏡 |
2只 |
圓鏡直視、銅質外殼 |
|
9 |
銅管 |
1套 |
圓形 |
|
10 |
手閥 |
1只 |
銅質 |
|
11 |
實驗臺架 |
1臺 |
鋼木結構 |
|
12 |
實訓指導書 |
1套 |
與實訓臺配套 |
三、操作工具：（單臺配置）
|
序號 |
名 稱 |
數量 |
性能描述 |
|
1 |
焊具 |
2只 |
便攜式 |
|
2 |
彎管器 |
1付 |
鋼質 |
|
3 |
擴口器 |
1付 |
鋼質 |
|
4 |
鋼管割刀 |
1把 |
鋼質 |
|
5 |
電鉻鐵 |
1把 |
內熱式 |
|
6 |
烙鐵架 |
1個 |
阻燃 |
|
7 |
剝線鉗 |
1把 |
多用 |
|
8 |
尖嘴鉗 |
1把 |
鋼質、絕緣 |
|
9 |
螺絲刀 |
2套 |
十字、一字各1把 |
|
10 |
真空泵 |
1臺 |
一個實驗室配一臺 |
四、操作工具
1、管路距離的確定
2、割管
3、彎管
4、擴管
5、脹管
6、把管路安裝到對應部件的合理位置
7、完成對冰箱系統的保壓
8、檢漏
9、判斷冰箱壓縮機的繞組
10、完成冰箱系統的線路鋪設和連接
11、抽真空
12、電氣調試
13、工況的調整
