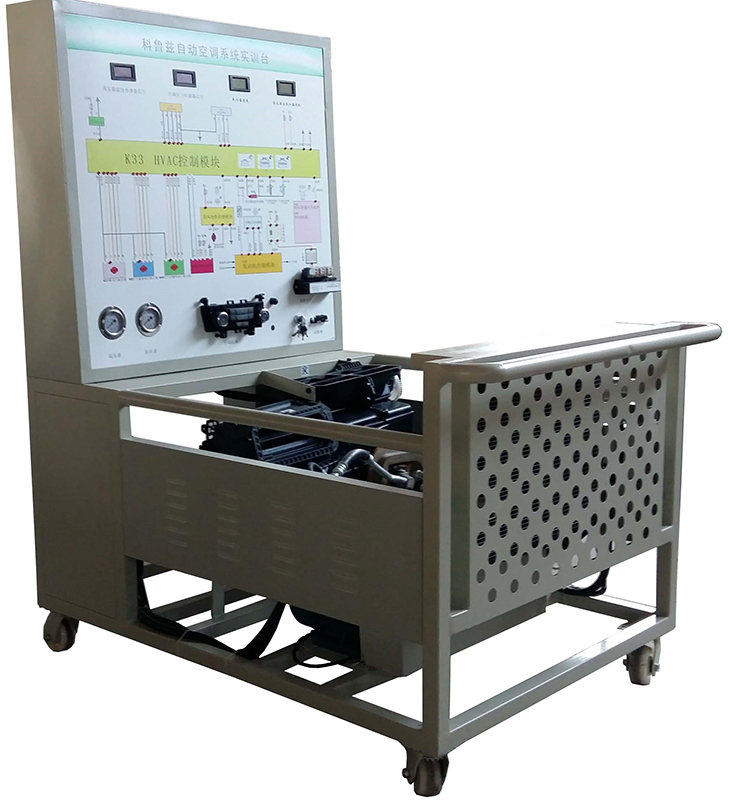

空調檢測診斷教學實訓系統
一、產品簡介
空調檢測診斷教學實訓設備采用2014款M274 E20 DES LA red 2.0T奔馳（C200） 汽車自動空調系統為基礎，充分展示汽車自動空調系統組成結構和工作過程。
適用于各類學校對汽車自動空調系統理論和維修實訓的教學需要。
二、功能特點
1.真實可運行的汽車自動空調系統，充分展示汽車自動空調系統的組成結構和工作過程。
2.由三相電機做為動力源，帶動空調壓縮機工作。操作空調控制面板，可真實演示汽車自動空調系統的工作過程以及工作原理。
3.實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；UV平板噴繪面板打印有永不褪色的彩色電路圖與工作原理圖；學員可直觀對照電路圖和實物，認識和分析汽車自動空調系統的工作原理。
4.實訓臺面板上安裝有檢測端子，可直接在面板上檢測空調系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.實訓臺面板上安裝有壓力表、溫度表、可實時顯示空調管路壓力、進出風口溫度的參數變化。
6.實訓臺提供了學員練習加注制冷劑、檢漏等實操工作平臺。
7.設備檢測面板正前方底座上配有20cm的鋼制臺面，方便放置資料、檢測儀器等。
8.實訓臺底座采用鋼結構焊接，正前方/兩側焊接圓形護手桿，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
9.帶加熱裝置,自動調節溫度。
三、技術規格
外形尺寸：1500×1000×1700mm(長×寬×高)
動力電源：三相四線(或三相五線)380V±10% 50Hz
外接電源：交流220V±10% 50Hz
工作電壓：直流12V
制 冷 劑：R134a
工作溫度：-40℃～+50℃
高壓壓力表：0～3.5MPa
低壓壓力表：0～1.5MPa
三相異步電動機：
型 號：YT 100L1-4
電 壓：AC 380V
功 率：2.2KW
轉 速：1420r/min
顏色：7032
鋼管：40*40*3mm
面板機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：120*80mm
四、基本配置(每臺)
|
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
|
1 |
檢測控制面板(帶面板柜） |
裝有各種檢測端子以及彩色電路圖和原理圖（950*900*4mm) |
套 |
1 |
|
2 |
點火開關 |
|
個 |
1 |
|
3 |
信號模擬裝置 |
|
套 |
1 |
|
4 |
高壓壓力表 |
R134a，0～3.5MPa |
個 |
1 |
|
5 |
低壓壓力表 |
R134a，0～1.5MPa |
個 |
1 |
|
6 |
數字式進風口溫度表 |
|
個 |
1 |
|
7 |
數字式出風口溫度表 |
|
個 |
1 |
|
8 |
空調控制器總成 |
原車 |
套 |
1 |
|
9 |
空調蒸發箱總成 |
原車 |
套 |
1 |
|
10 |
壓縮機總成 |
原車 |
套 |
1 |
|
11 |
膨脹閥總成 |
原車 |
套 |
1 |
|
12 |
干燥器總成 |
原車 |
套 |
1 |
|
13 |
鼓風機總成 |
原車 |
套 |
1 |
|
14 |
冷凝器 |
原車 |
個 |
1 |
|
15 |
三相異步電動機 |
YT 100L1-4/2.2KW |
臺 |
1 |
|
16 |
冷卻電子風扇 |
原車 |
套 |
1 |
|
17 |
移動臺架(帶自鎖腳輪裝置) |
1500×1000×1700mm(長×寬×高) |
臺 |
1 |
|
18 |
故障模擬與排除裝置 |
|
套 |
1 |
|
19 |
設備教師手冊 |
|
套 |
1 |
|
20 |
設備合格證、保修卡 |
|
套 |
1 |
