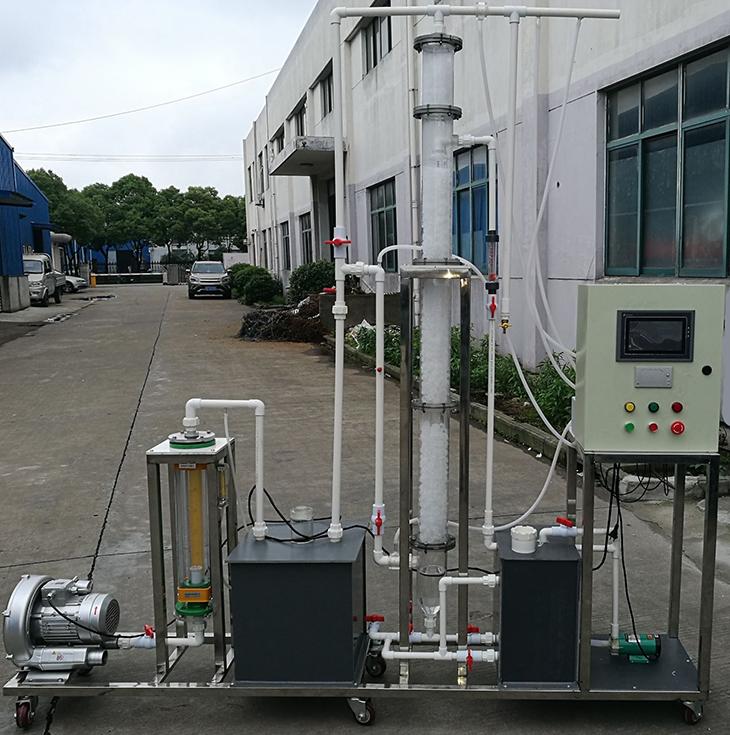

SBHJ-36數據采集堿液吸收法凈化氣體中二氧化硫?qū)嶒炑b置
一、實驗?zāi)康?span lang="EN-US">
1.了解堿液吸收法凈化氣體中二氧化硫的原理；
2.熟悉堿液法凈化二氧化硫氣體裝置的構成及實驗的操作。
二、技術參數
1.動力裝置布置為負壓式、處理氣量約：2.5~25m3/h；
2.填料塔Φ100mm×1800mm；
3.SO2進氣濃度：0.0~0.2%、空塔氣速：0.5~1.2m/s、壓力損失：500Pa/m、液氣比：1~10L/m3、噴淋密度：6~8m3/(m2•h)、霧沫夾帶：小于7%、吸收效率約：80%；
4.工作電源：三相五線380V±10%，50Hz；安全保護：具有接地保護、漏電保護、過流保護；功率1500W；
5.電氣線路安裝要求：布置線槽，電源線、控制線等線材規范整理，具有絕緣、防弧、阻燃自熄等特點；
6.裝置外形尺寸：2100mm×500mm×2200mm。三.主要配置
1.在線SO2氣體濃度檢測裝置2套：風管樣式、4-20MA輸出；
2.在線風壓、風量及風速檢測系統1套：L型皮托管1套；316L不銹鋼殼體、遠傳顯示、量程0-10Kpa、輸出4-20MA、精度：±5%；
3.風管內在線溫度、濕度檢測系統1套：316L不銹鋼殼體，遠傳顯示、溫度量程-40-100℃、濕度量程0-100RH%、輸出4-20MA（4線制）、供電9-36VDC；
4.顯示器：顯控SK-102BE液晶觸摸屏、PLC：SIEMENS CPU224，實時記錄歷史數據和實時曲線、數據處理軟件；微型打印機1套：榮達RD-HD48-484-16；
5.透明德國德固賽進口亞克力三段填料塔1套、填料1批（Φ25mm空心多面球）、除霧器1套；
6.透明測壓軟管1套、氣體混合器1套：Φ200mm×250mm；
7.SO2氣體與鋼瓶1套（10升）、不銹鋼減壓器1只、不銹鋼卡套連接、不銹鋼氣體管路；
8.貯液箱1只：白色12mm厚臺灣喜德PP板；耐酸耐堿水泵1臺、流量計1只、液體噴淋分配裝置1套； 9.離心通風機1臺：1500W，變頻控制風機風量1套； 10.設備標牌（采用絲印腐蝕凹字金屬標牌400*160*3mm）、電控箱（鋅合金彈跳鎖）1只、漏電保護開關、按鈕開關（德力西）； 11.不銹鋼復合管連接管道和閘閥、不銹鋼框架（萬向輪及禁錮腳）等組成。
|
|
