電力系統繼電保護實驗室設備,繼電保護實驗室設備
電力系統繼電保護實驗室設備,電氣控制及繼電保護試驗臺，面向院校自動化、電氣工程及其自動化等專業的《電力系統繼電保護》、《供用電系統》等課程的實驗教學任務，開設繼電保護相關實驗，同時提供綜合電能質量分析平臺，變電站仿真系統等設備，可以進行電力系統的相關測試及仿真。

電力系統繼電保護實驗設備,繼電保護實驗室作為電氣類專業實驗室，主要依托電力自動化及繼電保護實驗裝置開展實驗教學工作。可開設《電力系統繼電保護》、《供電工程》、《電力系統微機保護》、《電力系統自動裝置》等多門課程的設計性、綜合性實驗，結合生產實際應用和發展，以真實直觀的實驗教學形式對學生對發電廠、變電所及工廠中常用的繼電保護、電氣二次控制回路及自動裝置等教學內容進行操作實驗，達到專業技能訓練的目的。
通過實驗的學習和實際操作，使學生鞏固和加深繼電保護理論知識，深入理解繼電保護的構成原理，從而熟練地掌握現場應用的各種新技術，培養學生現場動手能力，培養學生獨立分析問題、解決問題的能力和理論聯系實際、實事求是的作風，為培養電力系統的高級應用型人才創造條件。
電力自動化及繼電保護實驗室是面向電類專業建設的專業實驗室，本科實驗教學內容以繼電保護元件特性和部分整組模擬保護為主，結合介紹簡單電力系統狀態和了解保護元件的基本調試方法,可供電氣工程類學生配合《繼電保護》、《電力系統分析》等課程進行教學相關實驗,具有功能強、組態靈活、直觀的特點.該實驗室的開設旨在通過實驗來加深理論知識的認識，培養操作技能，啟發學生創新思維和科研能力,為培養電力系統的應用性人才創造條件。

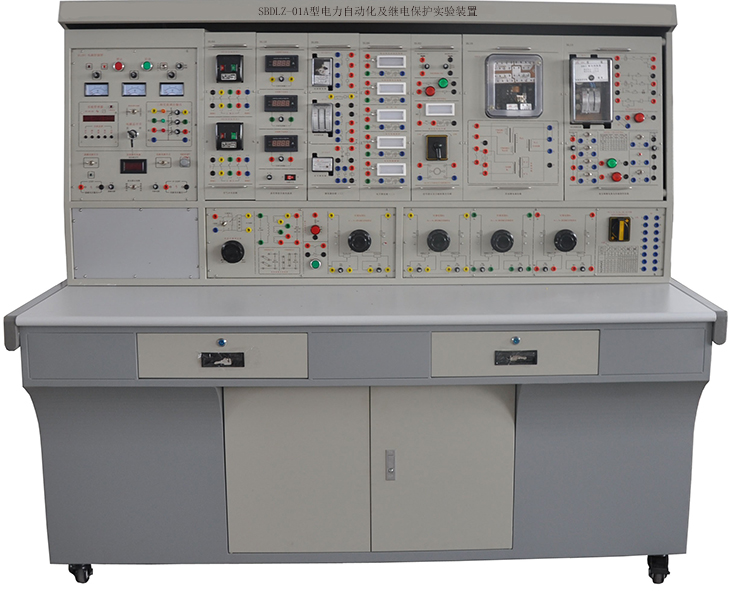

◆ 電力系統繼保自動化實驗裝置
【電力系統繼保自動化實驗設備開設課程及相關實驗項目】
繼電保護原理
2.電磁型時間繼電器實驗
3.信號繼電器實驗
4.DZ、DZB、DZS系列中間繼電器實驗
5.6～10kV線路過電流保護實驗
6.低電壓啟動過電流保護及過負荷保護實驗
7.BFY-12A晶體管負序電壓繼電器實驗
8.復合電壓啟動過電流保護實驗
9.沖擊繼電器實驗
10.重復動作手動復歸中央信號裝置實驗
11.重復動作自動復歸中央音響信號裝置實驗
12.具有燈光監視的斷路器控制回路實驗
13.具有燈光和音響監視的斷路器控制回路實驗
14.閃光繼電器構成的閃光裝置實驗
15.裝設跳躍閉鎖繼電器的斷路器控制回路實驗
16.電流閉鎖電壓速斷保護實驗
17.發電機過電壓保護實驗
18.DH-3型三相一次重合閘裝置實驗
19.自動重合閘前加速保護實驗
20.自動重合閘后加速保護實驗
21.BCH-2差動繼電器特性實驗
22.單側電源輻射式輸電線路三段式電流保護實驗
23.過流保護與三相自動重合閘裝置綜合實驗與考核
設計性實驗
---由學生根據實驗題目自行設計線路﹑自擬步驟自行接線，完成對學生的實驗考核
24.低電壓啟動過電流保護與自動重合閘(后加速)綜合實驗與考核
25.復合電壓啟動過電流保護與自動重合閘(后加速)綜合實驗與考核
26.電流閉鎖電壓速斷保護與自動重合閘(后加速)綜合實驗與考核
27.過電壓保護與自動重合閘(后加速)綜合實驗與考核
28.三段式電流保護與自動重合閘(后加速)綜合實驗與考核
29.過電流保護與自動重合閘(前加速)綜合實驗與考核
30.低電壓啟動過電流保護與自動重合閘(前加速)綜合實驗與考核
31.復合電壓啟動過電流保護與自動重合閘(前加速)綜合實驗與考核
32.電流閉鎖電壓速斷保護與自動重合閘(前加速)綜合實驗與考核
33.過電壓保護與自動重合閘(前加速)綜合實驗與考核
34.三段式電流保護與自動重合閘(前加速)綜合實驗與考核
35.變壓器差動保護實驗
◆ 電力系統繼保自動化實驗裝置的安全保護體系
1.三相四線制電源輸入后經隔離輸出（浮地設計），總電源由三相鑰匙開關控制，設有三相帶燈熔斷器作為斷相指示。
2.控制屏電源由接觸器通過起、停按鈕進行控制。
3.屏上裝有兩套電壓型漏電保護裝置和一套電流型漏電保護裝置，控制屏內、外或強電輸出若有漏電現象，即告警并切斷總電源，確保實驗安全。
4.單、三相調壓器輸出處設有過流保護裝置，相間、線間過電流或直接短路均能自動保護。
5.設有定時器兼報警記錄儀（服務管理器），對違章使用的次數進行記錄，為學生實驗技能的考核提供一個統一標準。
6.各種電源及各種儀表均有完善的保護功能。
